به گزارش روابطعمومی، در آستانهٔ آغاز عملیات اجرایی پروژههای عمرانی، یکی از حساسترین و کلیدیترین مراحل، فرآیند کنترل و پایش نقشههای مصوب پیشاز هرگونه اقدام عمرانی است.
این مرحله، نقطهٔ عطفی در تضمین انطباق ساخت با نقشههای طراحی، رعایت استانداردهای ملی و پیشگیری از هزینههای سنگین اصلاحات آتی محسوب میشود.
فهرست تیترها
مهندسین مشاور آرمان بنای اشراق با تأکید بر کنترل پیشاز اجرا، نقشهایی نوین در ارتقای استانداردهای ساختوساز استان رقم میزند.
چرا کنترل پیشاز اجرا حیاتی است؟
در فرآیند ساختوساز، نقشههای معماری، سازه و تأسیسات، زبان مشترک تیمهای طراحی و اجرا هستند. هرگونه ناهماهنگی یا خطا در این اسناد، میتواند به بحرانی در کارگاه ساختمانی تبدیل شود.
به همین دلیل، مبحث دوم مقررات ملی ساختمان به صراحت، وظیفهٔ بررسی و کنترل این نقشهها را پیشاز شروع هر گونه عملیات ساختمانی بر عهدهٔ مهندس مجری قرار داده است.
با این حال، تجربه نشان داده است که سپردن این وظیفه صرفاً به مجری، کافی نیست و نقش مهندس ناظر در این میان، نقشی تعیینکننده و غیرقابلانکار است.
محورهای اصلی کنترل نقشه در نگاه تخصصی

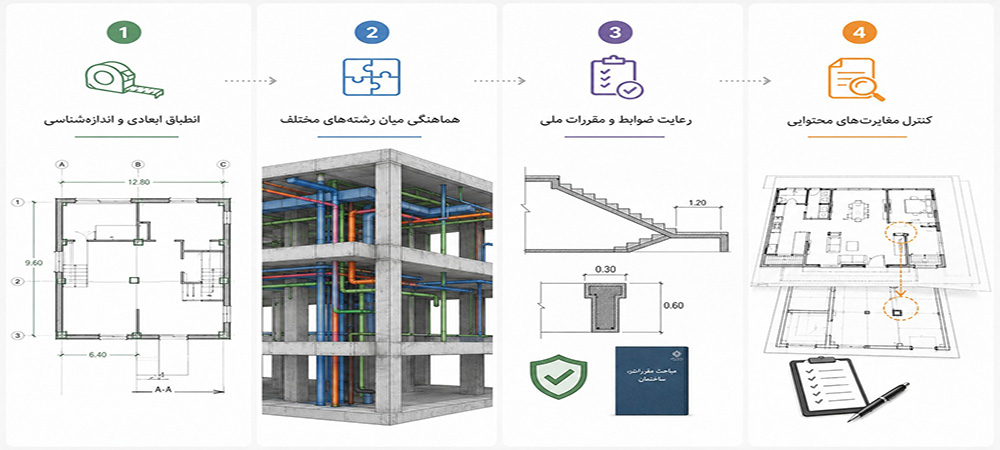

کنترل نقشه صرفاً یک بررسی سطحی نیست، بلکه فرآیندی چندلایه است که شامل موارد زیر میشود:
- ۱. انطباق ابعادی و اندازهشناسی: نخستین گام، تطبیق دقیق ابعاد، اندازهها و رقومها میان نقشههای معماری و سازه است. بهعنوان مثال، کنترل طول و عرض کلی ساختمان، محل قرارگیری ستونها، موقعیت و ابعاد بازشوها (در و پنجره) و ارتفاع طبقات، از جمله اقدامات ضروری است. هرگونه عدمتطابق در این مرحله باید پیشاز پیادهسازی در زمین، شناسایی و گزارش شود.
- ۲. هماهنگی میان رشتههای مختلف: یک پروژه، حاصل تعامل سه حوزهٔ معماری، سازه و تأسیسات (مکانیک و برق) است. نقشههای این رشتهها باید کاملاً با یکدیگر هماهنگ باشند. برای نمونه، محل عبور تأسیسات نباید با المانهای سازهای تداخل داشته باشد و این هماهنگی باید در فرآیند کنترل پیشاز اجرا، بهدقت احراز شود.
- ۳. رعایت ضوابط و مقررات ملی: نقشههای مصوب باید با آخرین ویرایش مباحث مقررات ملی ساختمان (از جمله مبحث چهارم برای معماری، مبحث نهم برای سازه و مباحث تأسیسات) و نیز ضوابط شهرسازی و دستور نقشهٔ شهرداری، مطابقت کامل داشته باشند. برای نمونه، بررسی عرض پله، ابعاد تیرها و رعایت الزامات ایمنی در این بخش جای میگیرد.
- ۴. کنترل مغایرتهای محتوایی: گاهی نقشههای معماری (مبلمان) با پلان اندازهگذاری یا نقشههای سازه همخوانی ندارند. وظیفهٔ تیم کنترل، شناسایی این مغایرتها و ارائهٔ گزارش کتبی به مهندس طراح برای اعمال اصلاحات پیشاز آغاز اجراست. این کار از بروز مشکلات در حین ساخت و هزینههای دوبارهکاری جلوگیری میکند.
مسئولیتها و چارچوب قانونی
بر اساس قوانین و مقررات، وظیفهٔ اصلی بررسی و اعلام اشکالات نقشهها بر عهدهٔ مهندس مجری است.
اما در بسیاری از پروژهها، بهدلیل حضور صوری مجری یا فقدان تخصص کافی در این حوزه، مهندس ناظر نیز موظف است که نقشهها را با دقت کنترل کرده و در صورت مشاهدهٔ هرگونه مغایرت با مقررات ملی یا اصول فنی، مراتب را بهصورت کتبی به طراح و کارفرما اعلام نماید.
این اقدام، یک فرآیند قانونی و حرفهای است که از بروز دعاوی حقوقی در آینده جلوگیری میکند.
رویهٔ مکاتبه با مهندس طراح
در صورت تشخیص ایراد، مهندس ناظر یا مجری، نامهای رسمی به مهندس محاسب و طراح ارائه میدهد:
«مهندس طراح محترم، موضوع: بازبینی نقشههای سازه/معماری
اینجانب… مهندس ناظر ساختمان … به اطلاع میرساند پس از کنترل نقشههای مصوب، به نظر میرسد (عرض تیر/تعداد پلهها و…) با مفاد مبحث نهم/چهارم مقررات ملی ساختمان مغایرت دارد. خواهشمند است نسبت به بازبینی و اصلاح نقشهها اقدام و نتیجه را کتباً به اینجانب اعلام فرمایید.»
این مکاتبات، مستندات قانونی مهمی هستند که در صورت بروز اختلاف، میتوانند در شورای حل اختلاف سازمان نظام مهندسی یا مراجع قضایی مورد استناد قرار گیرند.
نقش مهندسین مشاور
شرکت مهندسین مشاور آرمان بنای اشراق با درک عمیق از این الزامات و با بهرهگیری از تیم متخصص و مجرب خود، کنترل نقشههای پیشاز اجرا را بهعنوان یک اصل اساسی در فرآیند مدیریت پروژههای خود نهادینه کرده است.
رویکرد این مجموعه فراتر از یک کنترل صوری است و با دقتنظر بر روی انطباق همهجانبهٔ نقشهها، ضمن رعایت کامل ضوابط و مقررات، بستری امن و مطمئن برای آغاز عملیات اجرایی و تحقق ساختمانی با کیفیت و مطابق با خواست کارفرما فراهم میآورد.
ایستادگی بر کیفیت و رعایت استانداردهای علمی، فلسفهٔ وجودی «آرمان بنای اشراق» است که با سابقهای درخشان و بهرهمندی از گواهینامههای معتبر همچون ISO 9001، این تعهد را به سرانجام میرساند.
پرسش و پاسخ متداول
نتیجهٔ نهایی کنترل نقشه چه فرمی دارد؟
یک گزارش جامع شامل فهرست اشکالات، پیشنهادات اصلاحی، و تأییدیهٔ نهایی جهت شروع عملیات اجرایی که به کارفرما ارائه میشود.
آیا کنترل نقشه برای بازسازی یا نوسازی هم لازم است؟
بله. در پروژههای بازسازی که تغییر در سازه یا تأسیسات وجود دارد، کنترل نقشه برای اطمینان از ایمنی و انطباق با ضوابط، کاملاً ضروری است.
آیا نرمافزار خاصی برای کنترل نقشه وجود دارد؟
بله. نرمافزارهایی مانند اتوکد (AutoCAD) برای تطبیق لایهها، و سافتورهای تحلیل سازه مانند ایتبس (ETABS) و سیف (SAFE) برای راستیآزمایی محاسبات سازهای کاربرد دارند.
