از دل زمین تا بلندای پایههای پل؛ مهندسی پدافند غیرعامل با نگاهی فراتر از آییننامههای معمول، به دنبال خلق آثاری است که در سختترین شرایط جنگی و طبیعی، همچنان پابرجا بمانند و چرخه حیات شهری را از اختلال نجات دهند.
سرتیترهای مقاله
مهندسین مشاور آرمان بنای اشراق با نگاهی راهبردی به مقوله ایمنی و پایداری زیرساختهای حیاتی کشور، در این نوشتار به تبیین اصول و کاربست پدافند غیرعامل در طراحی، احداث و بهرهبرداری از پلها، تونلها و سازههای زیرزمینی میپردازد.
با توجه به افزایش تهدیدات طبیعی و انسانساخت، توجه به مؤلفههای پدافند غیرعامل دیگر یک انتخاب نیست، بلکه یک الزام مهندسی محسوب میشود.

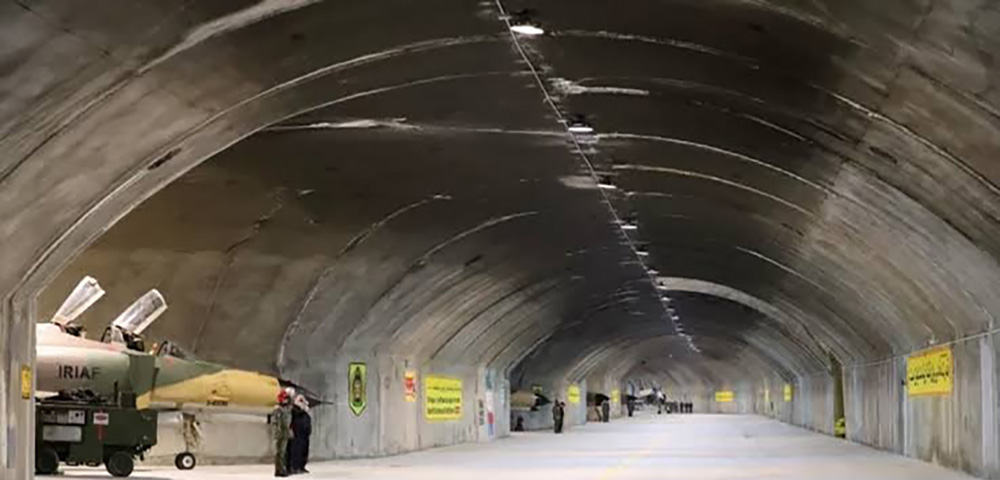

نقش راهبردی سازههای زیرزمینی در پدافند غیرعامل
سازههای زیرزمینی بهطور ذاتی دارای مزایای بینظیری در حوزه پدافند غیرعامل هستند. عمق و پوشش خاکی این سازهها، آنها را به عنوان یکی از مؤثرترین گزینهها برای حفاظت از منابع و جمعیت در برابر حملات هوایی، انفجارات سطحی و حتی آلودگیهای محیطی تبدیل کرده است.
دفن تأسیسات حیاتی و خطوط انتقال آب و انرژی در دل زمین، یک اصل کلیدی در کاهش آسیبپذیری زیرساختها محسوب میشود
پلها و تونلها در کانون توجه
پلها و تونلها به عنوان شریانهای اصلی حملونقل، از جمله اهداف پراهمیت در زمان بحران محسوب میشوند . آسیب به این سازهها میتواند منجر به فلج شدن شبکه ارتباطی و اختلال در جابهجایی نیروهای نظامی، تجهیزات و کالاهای اساسی گردد. به همین دلیل، توجه به مؤلفههای زیر در طراحی این شریانها حیاتی است:
√ مکانیابی اصولی: پرهیز از احداث ایستگاههای ریلی و گرههای ترافیکی در مراکز پرتراکم شهری و استقرار آنها با رعایت حریمهای ایمنی .
√ ایجاد کریدورهای جایگزین: طراحی مسیرهای موازی و چندگانه برای جلوگیری از قطع کامل ارتباط در صورت تخریب شریان اصلی .
√ استتار و اختفاء: بهرهگیری از پوشش گیاهی متراکم و توپوگرافی طبیعی برای مخفیسازی خطوط ریلی و تأسیسات سطحی از دید سامانههای شناسایی دشمن .
√ ایجاد فضاهای امن: استفاده از ایستگاههای عمیق مترو به عنوان پناهگاههای چندمنظوره شهری با قابلیت ذخیره سوخت، آب و انرژی مستقل از شبکه سطحی .
بارهای انفجاری و طراحی سازههای زیرزمینی
یکی از چالشهای اساسی در طراحی تونلها و فضاهای زیرزمینی، ارزیابی دقیق تأثیر بارهای ناشی از انفجار سطحی بر پوشش و سازه داخلی آنهاست. پژوهشها نشان میدهد که ضخامت پوشش بتنی و فاصله از منبع انفجار، نقش تعیینکنندهای در میزان خسارت وارده دارد.
به عنوان مثال، نتایج مطالعات عددی حاکی از آن است که پوششهای بتنی با ضخامت کمتر از ۰.۳ متر در فاصله نزدیک از مواد منفجره، دچار آسیبهای قابلتوجهی میشوند .
همچنین مطالعات نشان داده است که استفاده از خاکریزی یا مدفونسازی سازهها به عنوان یکی از بهترین روشها برای مستهلکسازی امواج ناشی از انفجار عمل میکند . علاوه بر این، طراحی بهینه پوشش تونل با در نظر گرفتن دقیق بارهای وارده از سوی سازههای سطحی و عمق تونل، میتواند هزینههای ساخت را کاهش داده و ایمنی آن را افزایش دهد.
به عنوان یک قاعده کلی، وجود سازههای سطحی موجب افزایش بار وارده بر پوشش تونل میشود که این تأثیر در تونلهای کمعمق بسیار چشمگیرتر است و با افزایش عمق، از شدت آن کاسته میشود .
نقش خاک در استهلاک انرژی انفجار
خاک پیرامون سازههای زیرزمینی نه تنها به عنوان یک محیط تکیهگاهی، بلکه به عنوان یک جاذب انرژی عمل میکند. تحقیقات نشان داده است که رطوبت خاک تأثیر مستقیمی بر میزان انتقال امواج ناشی از انفجار به سازه دارد.
در واقع، رفتار دینامیکی خاک و اندرکنش آن با سازه، یکی از مجهولات مهم در حوزه پدافند غیرعامل است که نیازمند بررسیهای دقیق آزمایشگاهی و عددی میباشد
نتیجهگیری و توصیههای اجرایی
مهندسین مشاور آرمان بنای اشراق با درک عمیق از مفاهیم پدافند غیرعامل، توصیههای اجرایی زیر را برای ارتقاء سطح ایمنی پلها، تونلها و سازههای زیرزمینی ارائه میدهد:
۱_ طراحی مبتنی بر سناریوی تهدید: تدقیق سناریوهای تهدید (نظامی، تروریستی و طبیعی) در آغاز فرآیند طراحی و در نظر گرفتن بارهای ناشی از انفجار به عنوان یکی از بارهای بهرهبرداری.
۲_ استفاده از مدلهای فیزیکی و عددی: بهرهگیری از مدلهای کوچکمقیاس جهت شبیهسازی رفتار سازه تحت بارهای دینامیکی و صحتسنجی نتایج تحلیلهای عددی .
۳_ ارتقاء استحکام سازهای: افزایش ظرفیت باربری پوشش تونلها و اتصالات پلها با استفاده از مصالح مقاوم و تکنیکهای نوین مسلحسازی.
۴_ توجه ویژه به نقاط اتصال و گرهها: تقویت نقاط اتصال تونلها به ایستگاهها و پلها به عنوان حساسترین نقاط شبکه.
۵_ برنامهریزی برای دوام و ماندگاری: طراحی سیستمهای تهویه، روشنایی و ارتباطات مستقل از شبکه سطحی به منظور حفظ عملکرد سازه در شرایط اضطراری .
گنجاندن اصول پدافند غیرعامل در چرخه مهندسی ارزش، نه تنها هزینههای جاری و آتی تعمیر و نگهداری را کاهش میدهد، بلکه به عنوان یک سرمایهگذاری هوشمندانه در جهت افزایش تابآوری و پایداری زیرساختهای ملی کشور ایفای نقش میکند.
پرسش و پاسخ متداول
_ آیا استفاده از بتنهای مقاوم و مسلحشده، بهتنهایی برای تأمین ایمنی کافی است؟
خیر. هرچند بتن مسلح نقش کلیدی دارد، اما ایمنی کامل در گرو یک طراحی سیستمی است که به عواملی مانند هندسه سازه، عمق دفن، نوع خاکریز اطراف، سیستمهای تهویه و ارتباطات، و حتی نحوه استتار ورودیها توجه کند. تکیه صرف بر مصالح، رویکردی ناکارآمد است.
_ عمق مناسب برای احداث سازههای زیرزمینی امن چقدر است؟
عمق مناسب به نوع تهدید و شرایط زمینشناسی بستگی دارد. اما به عنوان یک قاعده کلی، مطالعات نشان داده است که برای مقاومت در برابر بمبهای نفوذگر سنگین (مانند GBU-28)، فضای زیرزمینی باید در اعماق بیش از ۶۰ متری از سطح زمین حفر شود تا از پایداری و ایمنی کافی برخوردار باشد .
_ چگونه میتوان از «سازههای زیرزمینی» به عنوان مراکز مدیریت بحران شهری استفاده کرد؟
با مکانیابی مراکز پشتیبانی مدیریت بحران در فضاهای زیرزمینی ایمن و با دسترسیهای مخفی، میتوان تداوم عملیات مدیریت بحران را در زمان حملات یا بلایای طبیعی تضمین کرد. این مراکز باید به سیستمهای ارتباطی مستقل و منابع انرژی پشتیبان مجهز باشند .
